LB100 镗孔机

发布时间:2018-4-25 点击量:1071
LB100 镗孔机

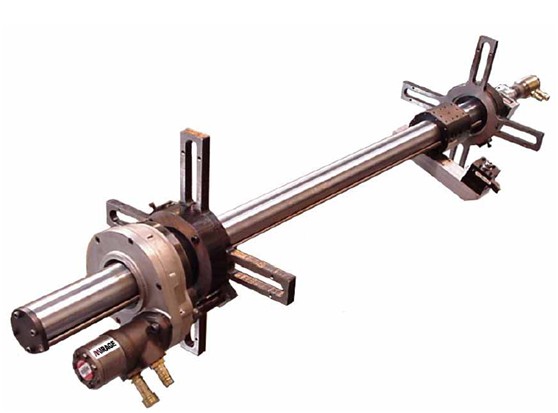

LB100便携式镗孔机

直径6-36”(152mm-914mm)
该设备是一个精密的重载荷镗孔机,主要用于镗尾轴管,舵叶孔,铰链孔,齿轮箱,汽轮机及许多其他的运用。
加工直径范围:6.0”-36.0”,行程0.0-0.0,最大镗杆长度120”-295”.
设备特点:
空心,表面为硬铬精密镗杆,最大长度可达7.5m.
镗杆重量减小,且有助于采用激光对中
无极变速自动进给
能够切削加工各种材质

可调节的镗孔刀架
能够迅速安装,保持高扭矩传递到刀具上
气动或液压斜齿驱动
高扭矩传动,动力供应顺畅
内/外自我对中调整安装支架
采用球形轴承,可快速安装,无需安装对中装置

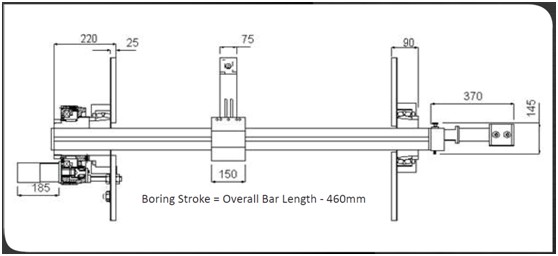

技术参数
最小镗孔直径
152mm
6”
最大镗孔直径
915mm
36”
标准镗杆长度
4000mm
157”
最大镗杆长度
7500mm
296"
标准镗杆转速RPM
最小: 5
最大: 130
气动@ 6 bar (90 p.s.i)
4.0 Hp
3.0 Kw
液压 @ 70 bar (1050 p.s.i)
5.0 Hp
3.7 Kw
气动进给动力
1.5 Hp
1.11 Kw
液压进给动力
2.2 Hp
1.64 Kw
空气供应
98 s.c.f.m
2.69 m3/m
液压供应
73 L/min @100 bar
16 gal/min

进给速率
镗孔进给- 精镗
0.05mm
0.002"
镗孔进给- 粗镗
0.20mm
0.008"
手动 / 转
2.0mm
0.078"

机器重量
机器重量
313 kgs
688 lbs

运输重量& 尺寸
运输重量(含3.3m 镗杆)
430 Kgs (946 lbs)
运输尺寸
长– 100cm – (40”) 宽- 100cm (40”) 高- 50m (20”)
长 – 350cm – (138”) 宽- 80cm (32”) 高- 60cm (24”)

标准配置
工具套装,刀具和刀片,和工具箱,空气过滤器油雾器,软管连接(根据需要),2个有自我对中轴承的安装板,可调节支臂,进给齿轮箱和马达,分配器,储存及运输用的箱子,CE认证,装箱单,使用指导。

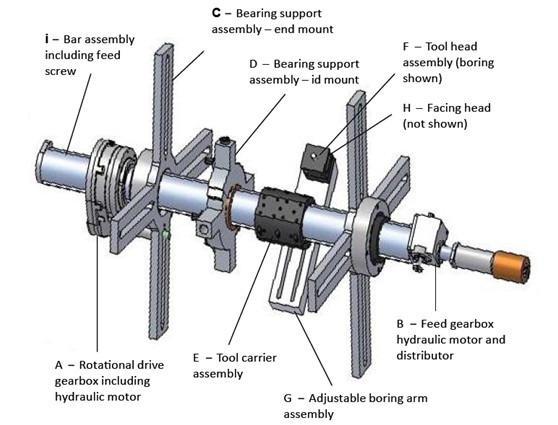

组件选择

部件型号
产品描述
A
LB100-1
旋转驱动&液压马达
B
LB100-2
进给箱,液压马达和分配器
C
LB100-3
(12-32”)端面安装轴承支座
D
LB100-4*
(18-36”)内卡式轴承支座
E
LB100-5
刀具车架装配
F
LB100-6
(6-15”)刀架装配&垫片
G
LB100-7
(15-36”)可调镗孔臂
H
LB100-11*
23”(500mm)行程端面铣头
LB100-14*
39”(1000mm)行程端面铣头
I
LB100-9-3
镗杆/进给丝杆装配(后缀长度m
标记*号的为选配,其他的为标配。CE标记的,制造符合IS09001-2008
